Dit type veer wordt toegepast als as-afdichting, olieschraapveer en als compensatie ring met een buitenspannende tegenloop veer. Die laatste om beweging in radiale richting op te vangen door middel van een combinatiesysteem.

Euroring heeft ruime ervaring in het ontwerpen en produceren van zuigerveren die aan de binnenzijde van de veer hun werking moeten doen. Essentieel is de 100% afdichting langs dit loopvlak. Het kiezen van de juiste slotuitvoering en slotspeling wordt bepaald door het medium en de bedrijfstemperatuur.

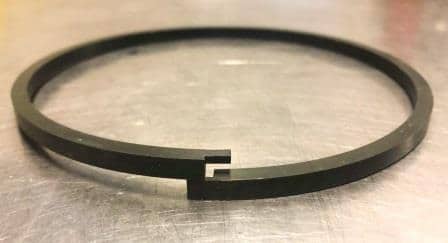

Binnenspannende gasdichte zuigerveer

Alle door Euroring geproduceerde zuigerveren worden tijdens de productie en eindcontrole op dichtheid langs het loopvlak gecontroleerd d.m.v. een kaliber. Hierdoor kunnen openingen tot in ยต = 0,001 mm geconstateerd worden en is een goede werking gegarandeerd.

Binnenspannende zuigerveren worden o.a. gebruikt in;
– Hydraulische systemen
– Glas productie
– Pompen
– Voedingsmiddelen industrie
– Versnellingsbakken
– Gas- en Stoomturbines

Toegepaste Materialen zijn;
– Diverse brons legeringen
– Speciaal gelegeerde gietijzers
– Diverse hoogwaardige staalsoorten

Bij het monteren van een enkel uitgevoerde zuigerveer gelden er beperkingen. De veer kan niet zo ver naar buiten of binnen gebogen worden dat hij blijvend verbuigt. Daarom moet de veer of worden gedeeld; zoals wij zien bij olie schraap pakking sets, of moet de groef gedeeld worden uitgevoerd.

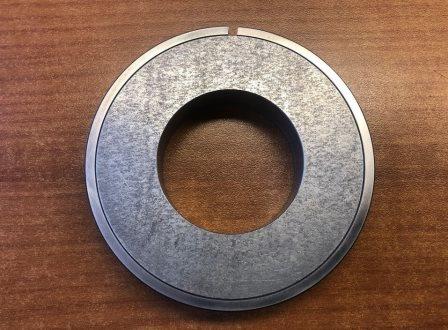

Zuigerveer met binnenspanning rond een kaliber

De toepassingen van dit type zuigerveer is zeer divers. Vaak is er beperkte ruimte voor het plaatsen van een veer of moet deze tweezijdig kunnen functioneren. Een zuigerveer kan enkelvoudig of zelfs meervoudig worden uitgevoerd. Afhankelijk van z,n werking en de inbouw situatie kan het noodzakelijk zijn om de veer gedeeld te ontwerpen zodat deze toch gemonteerd kan worden zonder zijn werking te verliezen.

Samen met u zoeken wij graag naar de beste uitvoering binnen de mogelijkheden van uw systeem.



Type E401 Type E401
standaard zuigerveer met binnenspanning
Type E402 Type E402
conische zuigerveer met binnen spanning
Type E403 Type E403
conische schraapveer met binnenspanning
Type E404 Type E404
taps lopende zuigerveer met binnenspanning en oliegroef
Type E405 Type E405
conische zuigerveer met binnenspanning en oliegroeven
Type E406 Type E406
zuigerveer met binnenspanning en spanveer
